双向无线链路HDMI或AV H264高清视频发射模块

• 1路HDMI高清或AV标清音视频H264编码OFDM无线发射
• 1路双向无线透传以太网口、2路双向无线透传RS232串口、1路单向无线透传TTL串口
• 1个TTL配参串口
• 1路音频输出，可直接接1W的扬声器

• 最大支持1080P@60fps H.264编码，向下兼容其它各种分辨率、帧速率编码；

• Mini HDMI输入：1080 60P、1080 50P、1080 30P、1080 25P、1080 60I、1080 50I、1080 30I、720 60P、720 50P、720 30P、……，各种模式自适应；

• AV 输入：720x480 60I(NTSC)、720x576 50I(PAL)，模式自适应；

• 同时支持1路以太网与2路RS232串口无线双向透传，另外提供1路TTL串口单向无线透传；

• 支持音频输入与输出，实现双向音频无线传输功能；

• 双天线发射与接收，MIMO工作方式；

• 支持无线频段：2304~2390MHz，中心工作频点可配置；

• 无线带宽：4MHz或8MHz，空口速率最大可到25Mbps；

• 最大发射功率：1W；

• 接收灵敏度：-102dBm(4MHz带宽时)；

• 无线链路加密与解密：128位AES；

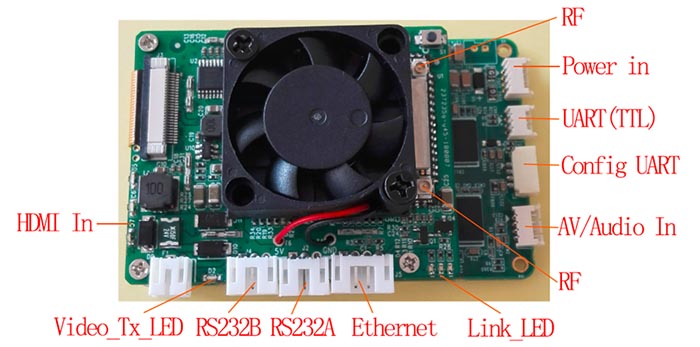

• Video_Tx_LED：视频发射时会闪烁；

• Link_LED：显示无线发射时的无线信号强度，一共3个灯。信号越强，灯亮的越多；

• 支持宽电压输入：7~24V；

• 模块尺寸：70*45*13.5mm，不包含接口器件伸出板边的尺寸与散热装置。重量34g(不包含散热装置)。

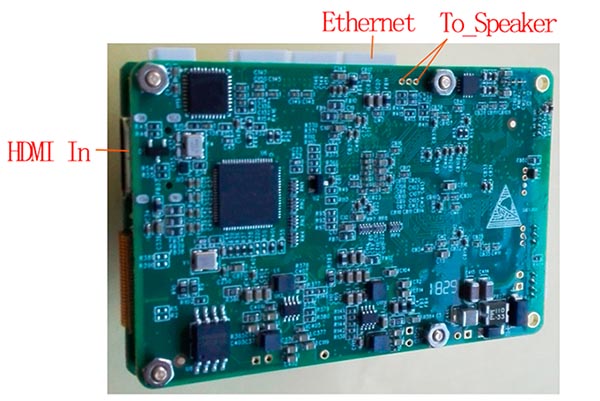

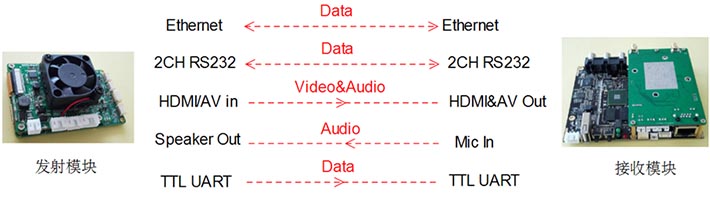

矽海达双向无线传输链路高清图传模块实现功能：

1)多个接收模块可以对接一个发射模块进行双向无线传输；
2)发射模块的以太网口对应接收模块的以太网口实现双向OFDM无线透传；
3)发射模块的RS232_A对应接收模块的RS232_A串口实现双向OFDM无线透传；
4)发射模块的RS232_B对应接收模块的RS232_B串口实现双向OFDM无线透传；
5)发射模块的TTL数据串口对应接收模块的TTL数据串口实现单向OFDM无线透传；
6)接收端的MIC音频输入对应发射端的扬声器输出；
7)发射端的HDMI或AV音频与视频一起输出到接收端的HDMI与AV接口；
8)可通过矽海达配参模块(详见矽海达配参模块介绍)连接发射端与接收端的配参串口进行相关参数设置，例如设置发射端的编码码率、接收端的时间等；
9)可通过网络连接方式，在PC浏览器设置发射端与接收端的无线收发参数；
10)实测数据：空对地无线传输距离超过10公里，地对地视距范围内无线传输距离超过2公里。

　
