SDL532双向宽带无线传输链路设备

• 双向宽带无线传输链路设备，最高码流可达30Mbps,适用于无线视频与宽带数据传输。
• 空对地无线传输距离最高可达100km，地对地通视条件下传输距离1~7km。
• 提供2路无线透传以太网口、3路无线透传RS232串口、双向音频传输功能。
• 双天线：主天线工作在TDD收发模式，辅天线工作在接收模式。
• 无线发射功率：2W或5W。
• 支持点对点、点对多点、中继、Mesh自组网(定制版)等多种通信方式。
• 可通过Web UI进行配置管理与无线连接状态实时监控。
• 尺寸103.4*61.4*22mm，重量142克。

SDL532双向宽带无线传输链路设备工作在800MHz频段或1.4GHz频段(根据客户需求出货时确定)，无线发射功率2W或5W(根据客户应用场景需求出货时确定)，适用于远距离无线视频传输应用。

技术规格：

• TDD OFDM调制解调，QPSK/16QAM/64QAM系统自适应选择。
• 工作频段：800MHz频段(806~826HMz)或1.4GHz频段(1428~1448MHz)。
• 支持频段内自动跳频。
• 3/5/10/20MHz无线带宽可配置。
• 最大无线空口传输速率30MBps，上下行非对称传输。
• 无线发射功率: 2W 或 5W。
• 接收灵敏度: -108dBm(1Mbps)。
• 业务数据以太网口IP透传方式(对外提供2个网口，内部桥接方式)。
• 3路RS232数据串口。
• 空对地无线传输距离最高可达100km，地对地通视条件下传输距离1~7km。
• 可通过Web UI进行配置管理与无线连接状态实时监控。
• AES128加解密
• 上行链路与下行链路传输速率非对称，上下行传输速率比可配置。
• 支持组网方式：点对点、点对多点(星型组网)、中继、Mesh无线自组网(固件定制版本)。
• 支持节点移动：支持移动速率至少120km/h。
• CNC金属壳体设计，体积小、重量轻、散热好、减少无线信号串扰。
• 供电：2W机型DC12~16V, 5W机型DC24~25V。
• 功耗: 2W机型平均功耗小于12W, 5W机型平均功耗小于22W。
• 整机尺寸: 103.4*61.4*22mm(该尺寸未包含伸出设备壳体的连接器等)。
• 重量: 142克

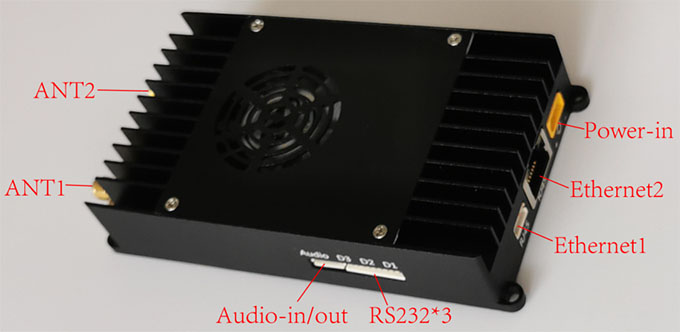

接口信号

　

接口	说明
ANT1	SMA外螺纹内孔，主天线接口，该天线为TDD发射/接收工作方式
ANT2	SMA外螺纹内孔，辅天线接口，该天线辅助接收，不发射
Power in	XT30PW-M座子，电源输入接口
Ethernet2	RJ45座子，以太网口2，与以太网口1设备内部为桥接方式
Ethernet 1	4Pin ZH1.5mm座子，以太网口1，与以太网口2设备内部为桥接方式
RS232*3	9PIN ZH1.5mm座子，3个RS232数据串口
Audio in/out	4PIN ZH1.5mm座子，音频输入输出接口

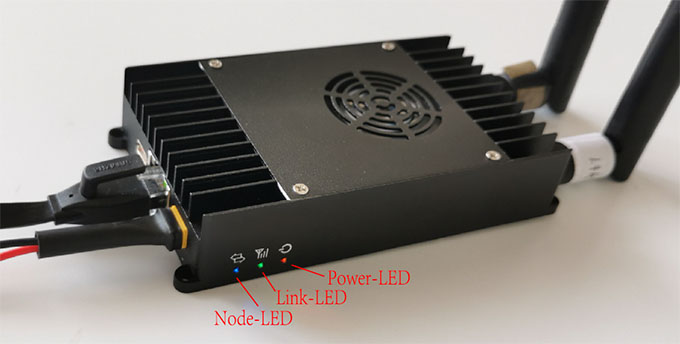

Power LED	红色指示灯，设备正常供电时常亮
Link LED	无线链路工作状态指示灯，绿色/橙色/红色/不亮对应无线链路的信号强弱程度。
Node LED	蓝色指示灯，模块配置为中心节点工作时常亮，模块配置为接入节点工作时闪烁。

SDL532组网应用

    采用SDL532模块可实现远距离双向无线数据通信，可以点对点双向通信，也可以点对多点星型组网方式双向通信 ，以及中继与无线自组网Mesh方式(定制固件)双向通信。在点对多点通信时，如果两个接入节点之间需要通信必须通过中心节点中转，各节点在同一个无线局域网内，所有接入节点与中心节点通信共享无线工作带宽，模块会自动平均分配系统速率。中心节点到接入节点方向的数据传输称为下行链路，接入节点到中心节点方向的数据传输称为上行链路。在点对点或点对多点通信时，下行链路与上行链路共享无线工作带宽。模块出货时，默认设置为上行速率与下行速率配比=4:1。因此，如果利用模块传输IP Camera视频数据时，IP camera应接到接入节点。模块会根据所承载的业务数据码流进行无线传输速率的自动动态调节，当所承载的业务数据量越小，同等条件下传输距离会越远。因此，当利用设备传输IP Camera视频数据时，可通过设置适当减小IP Camera视频编码码率来提升无线传输距离。

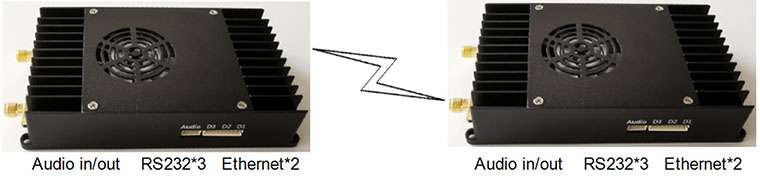

点对点通信：

星型组网：

中继方式：

Mesh无线自组网(定制版)：

SDL532模块详细介绍资料
