SUE3 SDI高清输入H.264压缩编码模块

  • 低延时H.264音视频编码,最大支持1080P@60实时视频编码
  • 支持SDI或AV音视频输入进行H.264压缩编码

功能说明

  • SUE3板实现H.264压缩编码,最大支持1080P@60fps编码,向下兼容其它各种分辨率、帧速率编码;

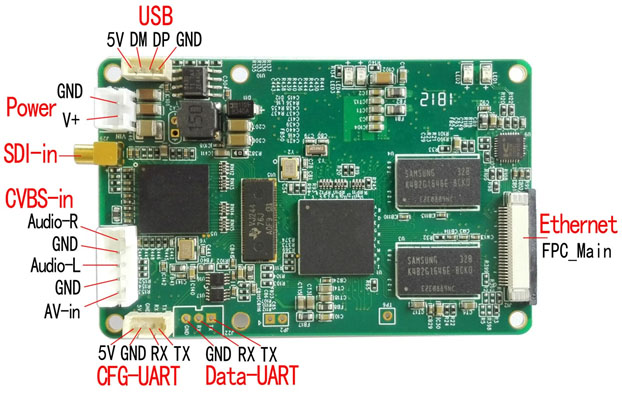

  • 音视频输入接口:
    • SDI输入(MMCX座子,方向可根据客户需要更改)
    • AV in与Audio in(5PIN 2.0mm间距座子,方向可根据客户需要更改)
  • SUE3板视频输入制式支持:
    • HDMI:1080 60P、1080 50P、1080 30P、1080 25P、1080 60I、1080 50I、1080 30I、720 60P、720 50P、720 30P、……,各种模式自适应
    • AV in: 720x480 60I(NTSC)、720x576 50I(PAL),模式自适应
  • 编码后的视频流输出接口:FPC Connector里面的以太网信号
  • 单向透明数据传输串口
  • 控制串口
  • USB接口(用于软件烧写、升级维护等、也可用来接U盘存储)
  • 电源输入接口
  • 尺寸70x45mm(不包括接口器件及接插件伸出板边的尺寸)

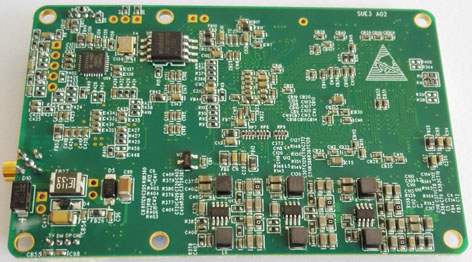

  • SUE3 PCB板厚度1.2mm,正面器件最高处小于5mm(接口接插件卧贴时),背面器件最高处小于2.5mm
  • 供电电压:7V~24V

机械尺寸图:请下载SUE3.dwg查看

SUE3板应用搭配

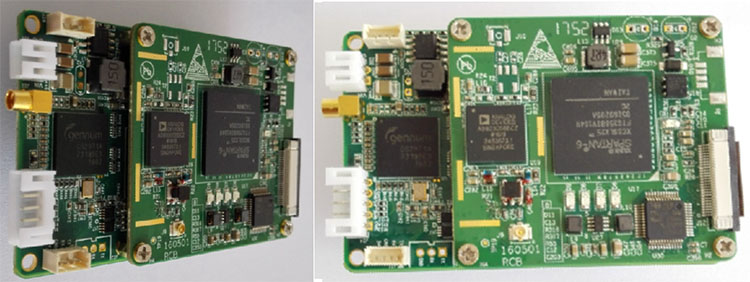

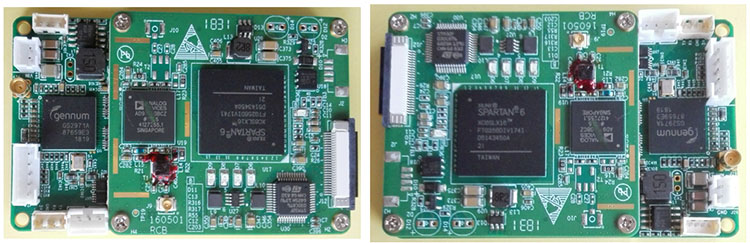

1)SUE3板可与RCA或RCB等COFDM调制模块堆叠组装在一起,形成不同功能的COFDM发射机,连接接口均为FPC_Main(26PIN flat cable软排线接口)。

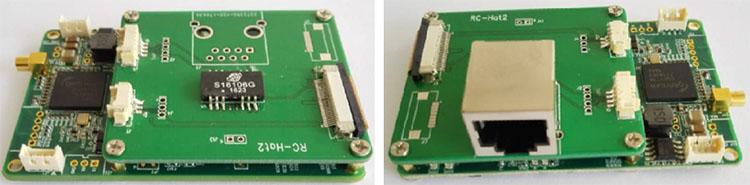

2)SUE3可与RC-Hat2扩展板堆叠在一起,通过FPC_Main接口软排线连接,对外提供4PIN以太网口或RJ45网口输出。

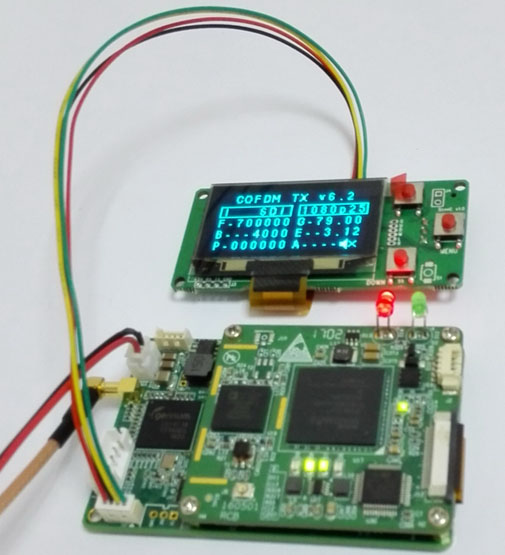

3)SUE3可通过CFG UART接口与矽海达参数配置面板(SconA、SconB、SconC等)对接,进行运行参数设置。

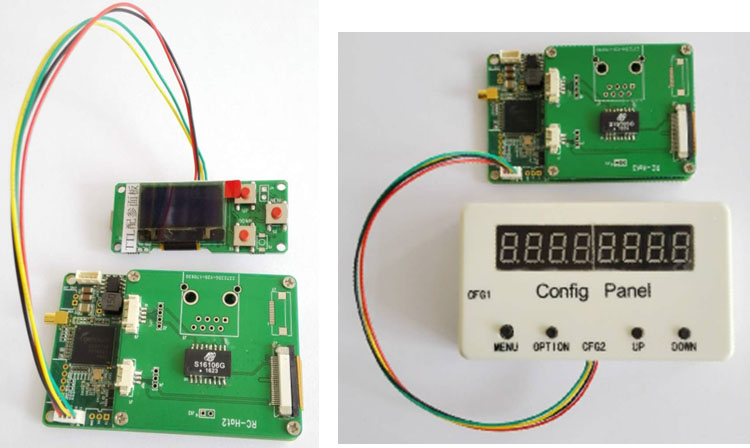

对接SconA配参面板              对接SconB配参面板


对接SconC配参面板



SUE3模块详细介绍资料
